Prefab brandwerende leidingsdoorvoeren op vloerniveau voor CLT-projecten
In moderne CLT-projecten draait alles om bouwsnelheid, voorspelbaarheid en aantoonbare brandveiligheid. Met het Fire Stack Element realiseert u per verdieping een brand- en rookdichte afsluiting op vloerniveau, precies waar leidingen de brandscheiding kruisen. Het resultaat: snelle montage, minder faalkosten en directe compliance met de relevante eisen.

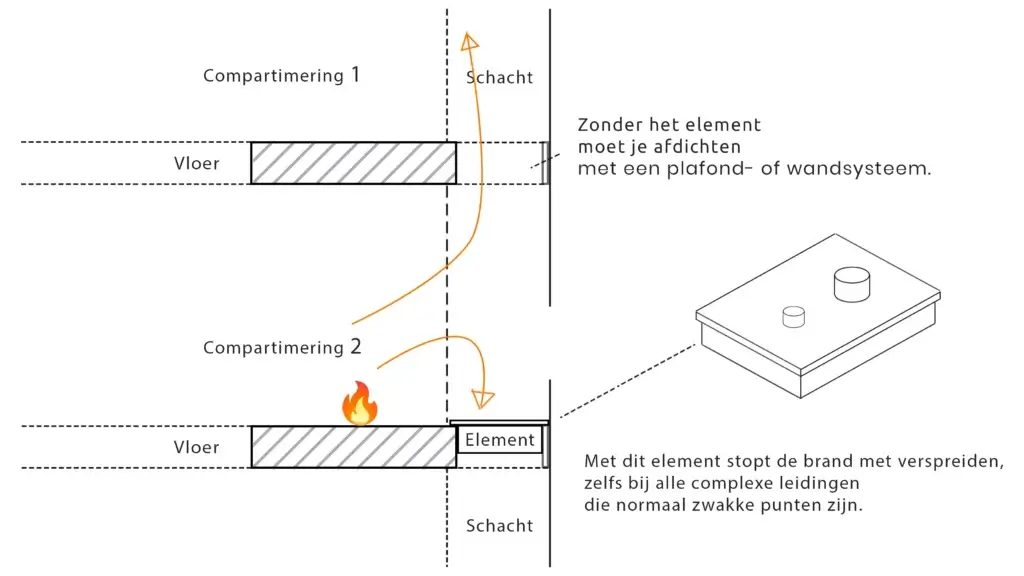

Waarom vloerniveau?
Rook en vuur verspreiden zich horizontaal en verticaal via openingen rond leidingen. Door op vloerniveau af te sluiten, borgt u de brand- en rookwerendheid per verdieping en voorkomt u dat kleine kieren grote risico’s worden. Het Fire Stack Element past naadloos in CLT-details, zonder natte mortels of complexe nabewerkingen.
Normen en eisen (kort en duidelijk)
Compartimentering: 30/60 minuten, afhankelijk van gebruikssituatie (BBL). Rookwerendheid: koude rook (SA/Ra) en warme rook (S200/R200) conform NEN 6075 en componentklassen Sa/S200 waar nodig. Doorvoeringen: EN 1366-3. Lineaire voegen/randen: EN 1366-4. Akoestiek bij woningscheiding: NEN 5077 (52 dB).
Zo werkt het in de praktijk
Per verdieping wordt het Fire Stack Element in de sparing op vloerniveau geplaatst. Doorvoeren voor PVC, staal, koper en kabelbundels zijn vooraf voorzien of eenvoudig te positioneren. Aansluit- en randvoegen worden als lineaire voeg conform testrapport afgewerkt. U krijgt een consistente, reproduceerbare montage die aantoonbaar voldoet aan brand- en rookwerende prestaties.

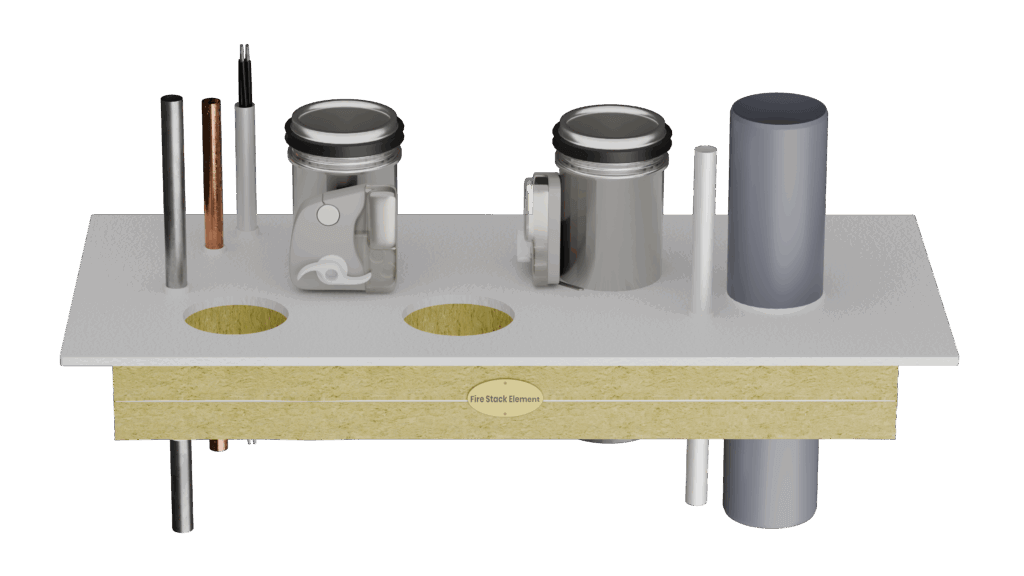

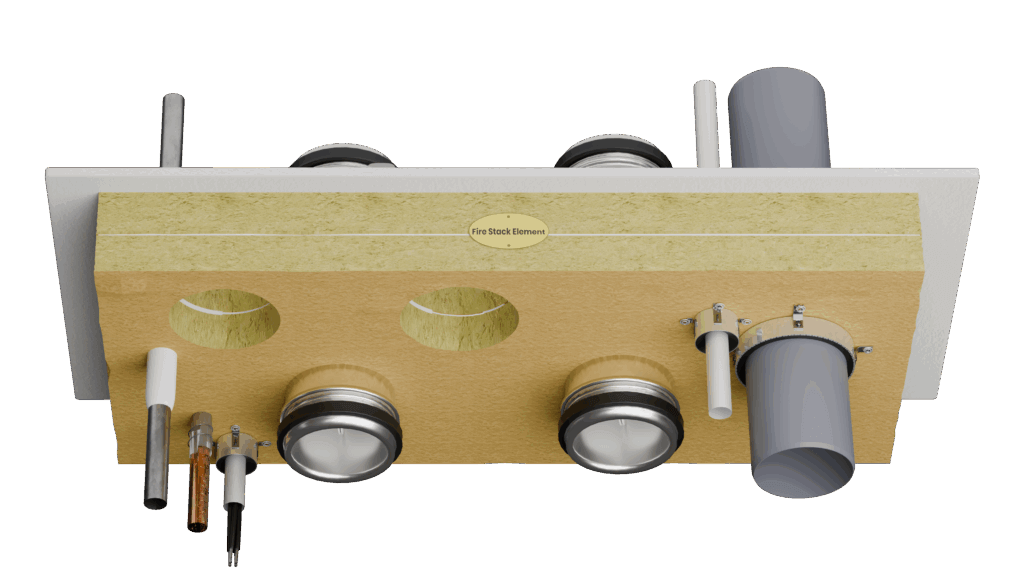

Materiaalopbouw en prestaties
A1-brandklasseplaat gecombineerd met minerale wol met hoge densiteit (ca. 160 kg/m³) zorgt voor thermische barrière en rookdichtheid. Het systeem ondersteunt rookwering SA/S200, en bij woningscheiding 52 dB volgens NEN 5077. Details zijn afgestemd op de toepassingsgebieden uit de relevante testrapporten en classificaties.
Voordelen voor uw project
Snelle, droge montage zonder improvisatie op de bouwplaats; minder herstelwerk en faalkosten; aantoonbaarheid via fotolog en bijbehorende documentatie; optimale inzet in seriematige CLT-bouw dankzij herhaalbare details; compatibel met uiteenlopende leidingdiameters en materialen.
Ontwerp & uitvoering (checklist)
Bepaal per verdieping de compartiment- en WRD-eis (Ra/R200); leg leidingen, diameters en vullingsgraad vroeg vast; kies per medium het juiste detail conform EN 1366-3; werk alle randnaden af volgens EN 1366-4; controleer NEN 5077 bij woningscheidende vloeren/wanden; documenteer montage met foto’s en batch-nummers voor oplevering en audits.
Veelgemaakte fouten (en hoe u ze voorkomt)
Ad-hoc mixen van manchetten en kit buiten het toepassingsgebied van testrapporten; alleen Sa/S200-componenten selecteren zonder WRD (Ra/R200) voor de totale scheiding te onderbouwen; te laat detaileren, waardoor boren/zaagwerk en faalkosten ontstaan. Kies één consistent systeem en leg alle details vooraf vast.
Met het Fire Stack Element borgt u per verdieping brand- en rookdichte leidingsdoorvoeren op vloerniveau.
Dat versnelt CLT-projecten, vermindert faalkosten en maakt compliance helder aantoonbaar van ontwerp tot oplevering.
