Wat is een leidingschacht in containerwoningen?
Containerwoningen (modulaire units) gebruiken verticale schachten voor water, warmte, ventilatie, elektra en data. Bij stapeling (containers boven elkaar) kruisen leidingen woningscheidingen and compartimenten. Daardoor gelden strikte brand- en rookwerendheid-eisen.
Kernregels & begrippen
- Brandwerendheid (EI-minutes): classificatie conform EN 13501-2, beproefd per EN 1366-3 (doorvoeringen) and EN 1366-4 (lineaire voegen).
- Rookwerendheid (WRD): volgens NEN 6075 (bijv. Ra/R200). Componentniveau vaak aangeduid met Sa/S200.
- Akoestiek (woningscheidend): richtinggevend DnT,A,k ≥ 52 dB (NEN 5077) als projecteis.
- Bouwwerkprestatie: eis ligt op de scheiding, niet alleen op de component. Aantoonbaarheid via classificatiebladen, FoA and logboek.
Doel: bij brand op één verdieping blijft de schacht per vloer dicht (vlam, warmte én rook), zodat geen doorslag/onderdoor ontstaan.
Eisen per thema
| Thema | Richtinggevend in de praktijk |
|---|---|
| Brandwerend | EI30 of EI60 op woningscheidende en/of compartimenterende scheidingen (EN 13501-2; getest volgens EN 1366-3/-4) |
| Rookwerend | WRD conform NEN 6075 (Ra/R200); componenten met Sa/S200 |
| Doorvoeren | Manchet/wrap voor kunststof; manchetten/pluggen/platen voor metaal en kabels/bundels/goten |
| Aantoonbaarheid | Classificatieblad/rapport, FoA, detailtekening, fotolog |
| Akoestiek | DnT,A,k ≥ 52 dB (woningscheidend) afhankelijk van opbouw |
| Montage | Droge montage, juiste randafstanden, correcte h.o.h. voor bevestigers |
| Ondergrond | Containerstaal + vloeren/plafonds (vaak CLT/beton/staalplaat met afwerking); per ondergrond aangepaste verankering |
Veelgemaakte fouten op de bouwplaats
- Pas achteraf afdichten in wand/plafond i.p.v. vloerniveau-strategie → extra faalkosten.
- Geen rookwering (WRD) vastgelegd: EI gehaald, maar Sa/S200/WRD ontbreekt.
- Randafstand & vullingsgraad genegeerd bij kabelbundels/kabelgoten.
- Retrofit onderschat: leidingen liggen al; element moet gesplitst toepasbaar zijn.
- Geen logboek: geen fotobewijs en batch/rapport-koppeling → gedoe bij oplevering/controle.

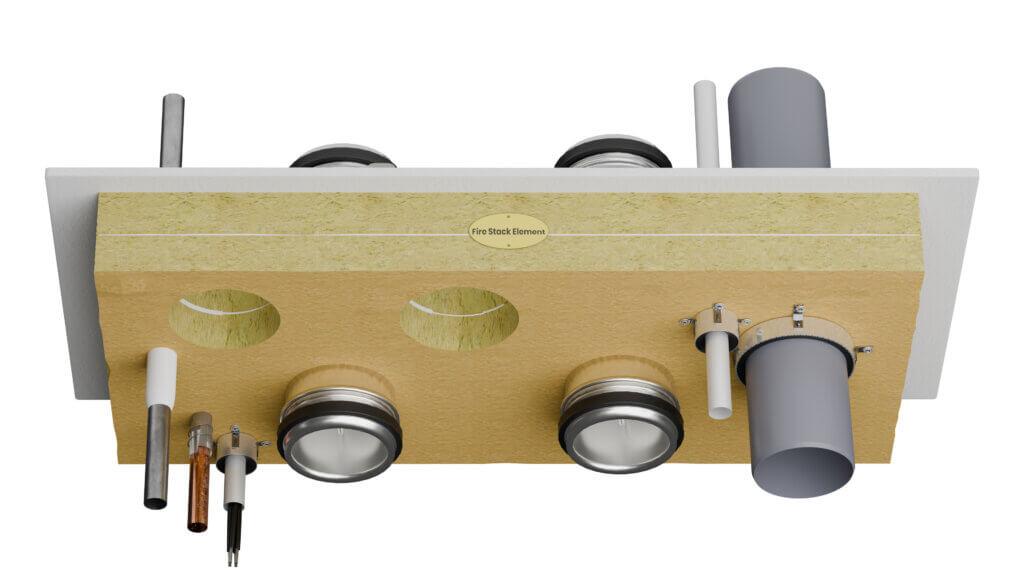

Prefab vloerniveau-oplossing: Fire Stack Element
Fire Stack Element maakt de schacht per verdieping brand- én rookdicht, direct op vloerniveau. Je hebt achteraf geen extra afdichting van wanden of plafonds nodig — dus minder faalkosten and sneller opleveren.
Waarom dit werkt
- Prefab maatvoering: sparingen en Ø’s vooraf bepaald; droge montage.
- Rookdicht zonder omtrekskit: de minerale wol wordt rondom licht gecomprimeerd onder een afdekplaat met overstek, geborgd door mechanische bevestigers.
- Aantoonbaar: componenten beproefd conform EN 1366-3/-4/-2, klassificatie EN 13501-2; WRD-onderbouwing volgens NEN 6075.
- Retrofit mogelijk: gesplitste panelen en omklikbare manchetten/wraps voor reeds gelegde leidingen.
- Circulair: demontabel, logboek-ready (QR/batch), onderhoudsvriendelijk.
Stap-voor-stap: van ontwerp tot oplevering
- Inventarisatie: eisen (EI/WRD/akoestiek), ondergrond, routing, diameters, bundels/goten.
- Sparing & bestek: wij leveren bestekteksten (RAW/STABU-proof) en projectdetail per ondergrond en prestatieklasse.
- Prefab productie: element op maat (incl. Ø-inserts/bushings).
- Montage: droge plaatsing op vloerniveau; schroefpatroon h.o.h. 100–200 mm.
- Aantoonbaarheid: classificatiebladen, WRD-notitie, fotolog met batch/QR.
- Retrofit (indien nodig): gesplitste panelen en openbare manchetten/wraps.
FAQ
Moet ik nog wanden/plafonds apart afdichten?
Nee, de vloer-oplossing maakt de schacht per niveau rook- en brandwerend. Dus geen extra na-afdichtingen nodig bij wanden/plafonds.
Kan dit bij retrofit (leidingen liggen al)?
Ja. We leveren gesplitste panelen and omklikbare manchetten/wraps die om bestaande leidingen passen.
Welke klassen zijn haalbaar?
Gebruikelijk EI30 of EI60 (EN 13501-2). Rookwerendheid volgens NEN 6075 (WRD); componenten met Sa/S200.
Wat hebben jullie nodig om te starten?
Sparingstekening (PDF/DWG), leidingstaat (materiaal + Ø), gewenste EI-tijd and WRD-eis, ondergrondtype en foto’s (optioneel).
Contact / bestektekst & detailtekeningen
Werk je aan containerwoningen met schachten en wil je sneller, aantoonbaar en zonder na-afdichten opleveren?
Vraag onze bestekteksten and projectdetails (CLT/staal/beton) aan en ontvang een kosteloze sparings-check.
